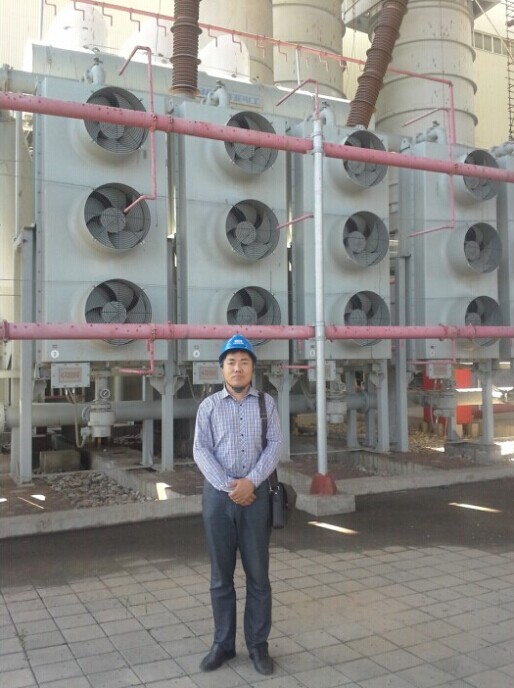

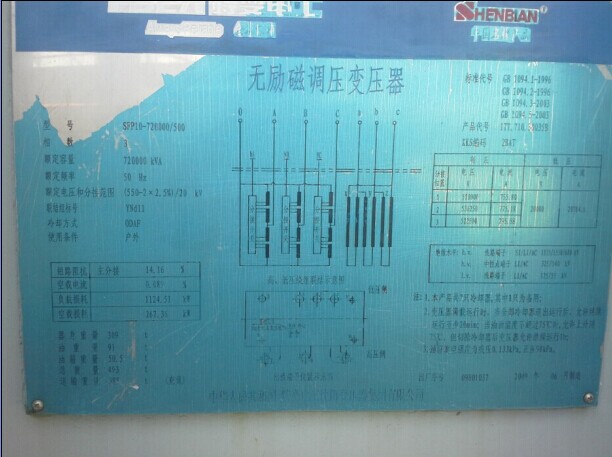

内蒙古某电厂720000KVA容量变压器绕组直流电阻测试比较困难，遂邀请我公司带YD-6310全自动变压器直流电阻测试仪对其进行测量。

测量过程如下：

现场高低压测试线接好后，用10A分别测试高压A0、B0、C0相，每相用时3到4分钟，三相总用时10分钟左右。

然后选用仪器内部的助磁法测试，分别测试低压ab、bc、ca相，其中ab相用时20分钟，bc相用时13分钟、ca相用时6分钟左右。

高低压测试的数据符合要求，三相不平衡度符合要求，用户非常满意（两天前用户使用其它仪器，测试一天没有得到准确数据）。

其中的经验总结如下：

1、对于大容量、无载分接开关的变压器（一般电厂使用）高压侧不使用三通道同时测试，只需单相测试即可。因为这种变压器使用三通道测试并不能节省大量的测试时间，反而由于三相绕组容量太大，反而容易产生震荡损坏仪器。

2、低压侧使用助磁法测试比大电流测试更节省时间，但要注意判断数据稳定时要注意——一定要等数据比较稳定再读数。测试过程中可能会出现显示值比实际值低的情况，需要等数据稳定。由于低压侧的电阻值很小（500微欧左右），数据在两三分钟之内不在朝一个方向变化，在一个数据值上下跳动零点几个微欧就可以读取数据了。

总结：此经验可以普遍适用于电厂使用的大容量、无载调压、三相五柱低压内部角接的变压器绕组直流电阻测试，会得到好的效果。
